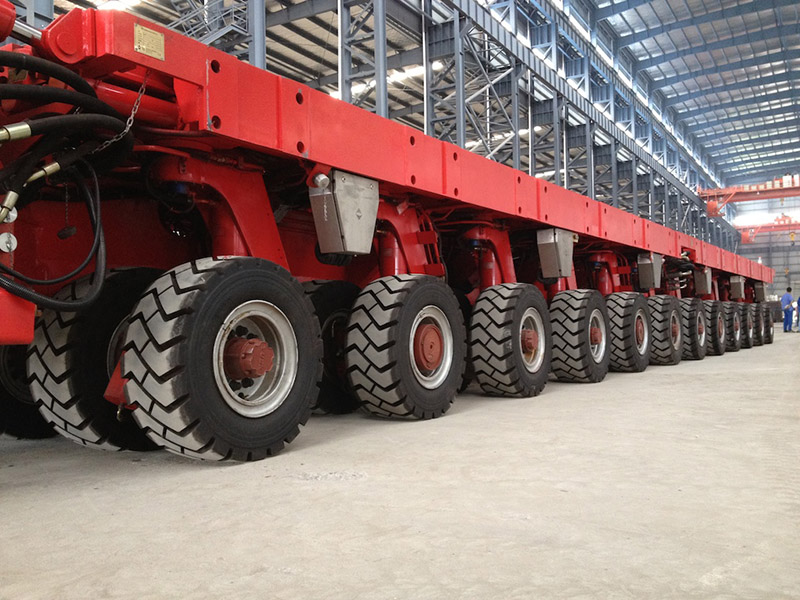

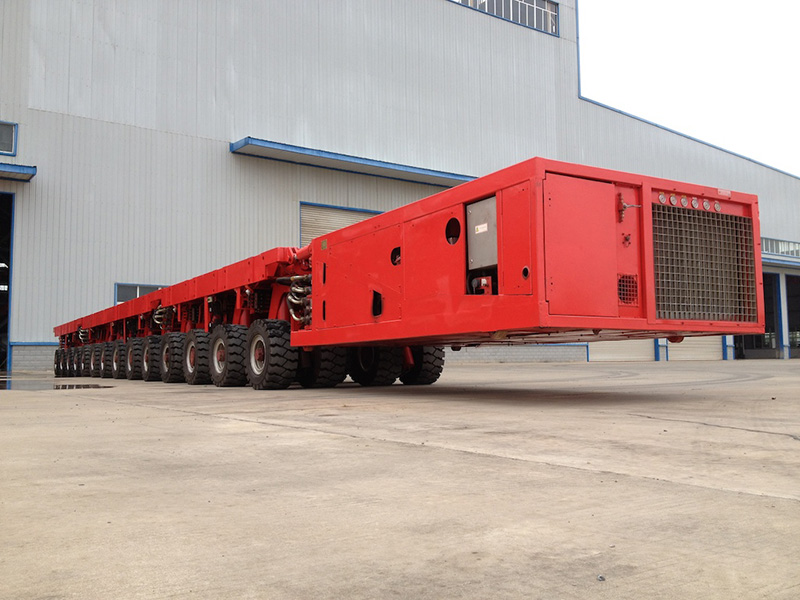

Remolque modular
Carrist SPMT (transportador modular autopropulsado) estandariza y modulariza la forma de la estructura y empalma continuamente el eje de acuerdo con la calidad de la carga. Spmts integra tecnología informática y microeléctrica, tecnología hidráulica y tecnología de comunicación inalámbrica para realizar una operación inteligente inalámbrica. Por su estructura compacta y montaje de módulos estandarizados, puede ser mecánico lly empalmados y flexiblemente empalmados. En teoría, el SPMT se puede empalmar hasta una capacidad de carga de 10 millones de toneladas.
El remolque modular estandariza y modulariza la forma de la estructura y empalma continuamente el eje de acuerdo con la calidad de la carga. Spmts integra tecnología informática y microeléctrica, tecnología hidráulica y tecnología de comunicación inalámbrica para realizar una operación inteligente inalámbrica. Debido a su estructura compacta y ensamblaje de módulos estandarizados, puede empalmarse mecánicamente y empalmarse de manera flexible. En teoría, el SPMT se puede empalmar hasta una capacidad de carga de 10 millones de toneladas.
Especificaciones de Remolque modular
Velocidad |
5 km/h |
3 km/h |
1 km/h |
0,5 km/h |
Carga útil (carga neta) |
104.000 kg |
112.000 kg |
*)128.000kg |
*)144.000kg |
Peso muerto (aprox.) |
16.000 kg |
16.000 kg |
16.000 kg |
16.000 kg |
máx. peso total nominal |
120.000 kg |
128.000 kg |
144.000 kg |
160.000 kg |
Carga nominal por eje/línea |
30.000 kg |
32.000 kg |
*) 36.000kg |
*) 40.000kg |
Tamaño de la plataforma de carga, L x A |
aprox. 5600 mm x 2430 mm |
|||
Altura de la plataforma de carga (posición inicial) |
aprox. 1150 mm |
|||
Altura de la plataforma de carga (posición de conducción) |
aprox. 1500 mm |
|||
Carrera de elevación/compensación |
aprox. 700 mm (± 350 mm) |
|||
Portador de ruedas No. (Total) |
8 juegos |
|||
Portador de rueda No. (Accionamiento) |
2 juegos |
|||
No. de soporte de rueda (freno) |
4 juegos |
|||
Portador de ruedas No. (en marcha) |
2 juegos |
|||
Fuerza de tracción @ 400bar |
aprox. 2x80kN=160kN |
|||
La fuerza de frenado |
aprox. 4x55kN=220kN |
|||
Velocidad de conducción máxima permitida |
aprox. 11,5 km/h |
|||
Neumático |
16x355/65-15PR28 |
|||
Ángulo de dirección |
Piñón y cremallera, aprox.+130°/ -100° |
|||
Temperatura de trabajo |
aprox.-20°C〜+40°C |
|||
Momento de flexión permitido de la plataforma |
aprox.+7700kNm/-6300kNm |
Paquete y Entrega de Remolque Modular

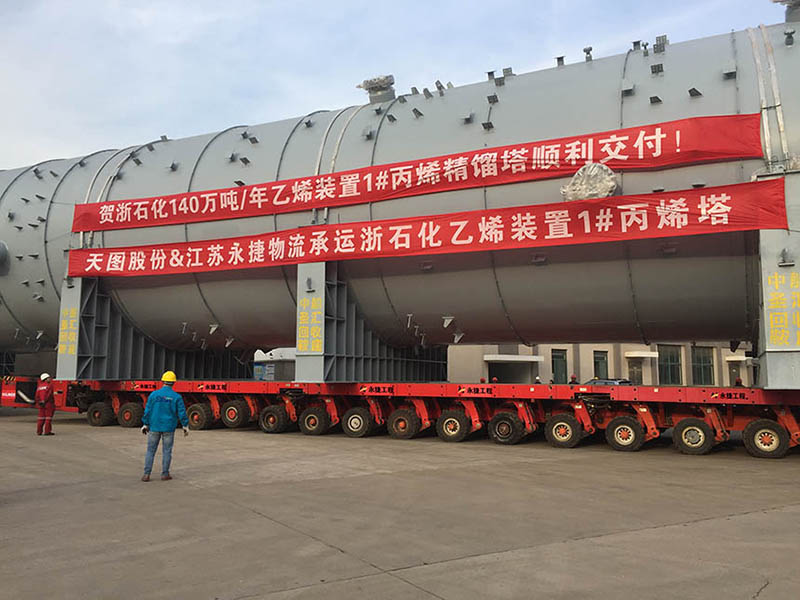

Aplicación de Remolque Modular
Los transportadores modulares autopropulsados de Carrist (en lo sucesivo, SPMT, a través de modos individuales o combinados), brindan la solución de transporte confiable para cargas de superestructura de gran tamaño, no desmontables, de gran longitud o con sobrepeso, como plataforma petrolera en alta mar, planta química de módulo, construcción naval, nuclear y el transporte de tanques químicos.Es ampliamente utilizado en los campos de petróleo y gas, electricidad, metalurgia, industria química, construcción, construcción naval, ingeniería marina, etc.
El transportador modular autopropulsado adopta un diseño modular de cuerpo angosto y el ancho de un solo módulo es de 2430 mm; La carga de un solo eje puede alcanzar las 40 toneladas, especialmente adecuada para el transporte de carga concentrada; El transporte de módulos SPMT tiene la función de fusión de varios vehículos, que puede realizar la conexión suave y dura de 1000 módulos de eje como máximo, y la capacidad de carga máxima puede alcanzar casi 30000 toneladas; Tiene una variedad de modos de dirección, como recto, en zigzag, oblicuo, rotación central, horizontal, oscilación frontal, oscilación trasera, etc.

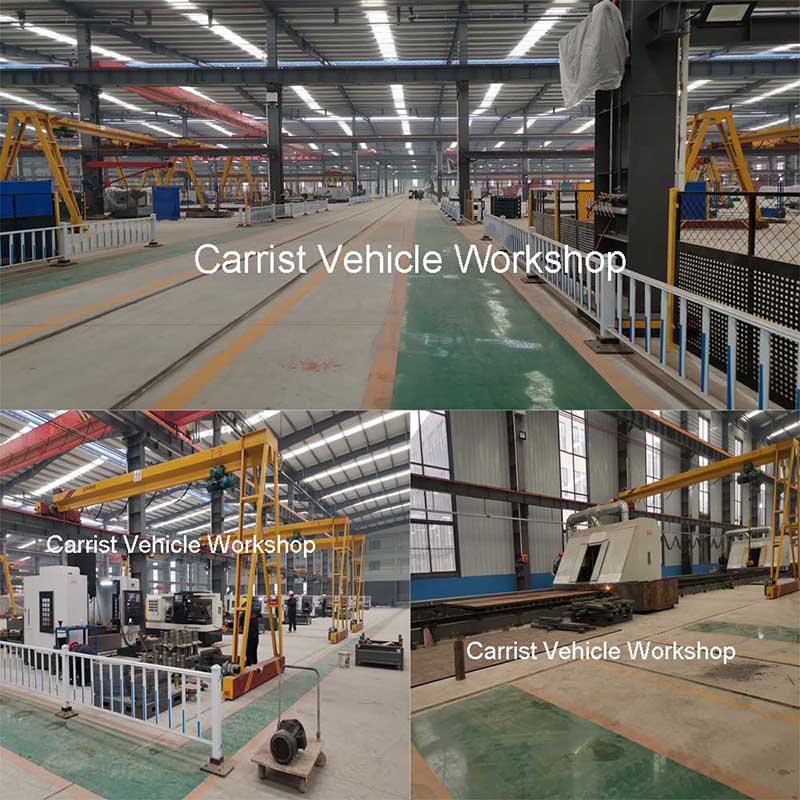

Taller de Remolque Modular
