Remolque autopropulsado

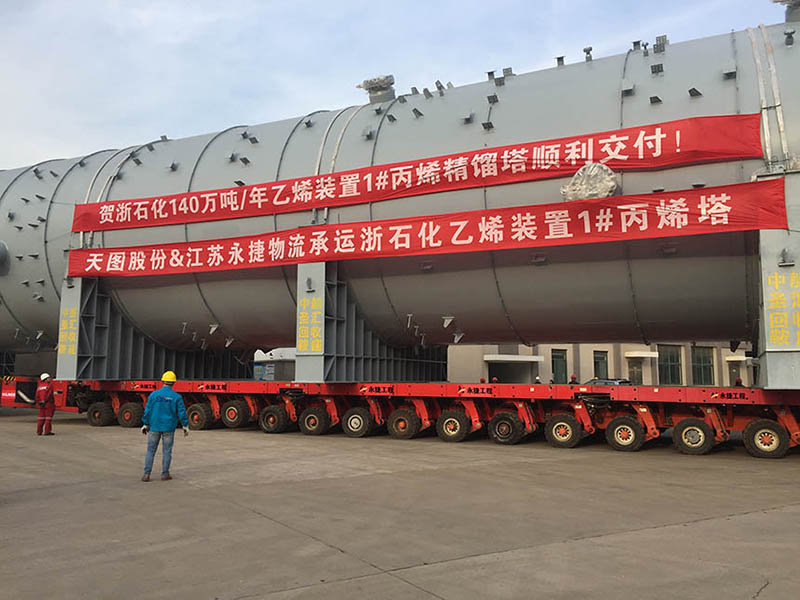

El remolque autopropulsado Carrist se utiliza principalmente para el transporte de carga ODC. Sus ventajas son el uso flexible, la carga y descarga convenientes y la alta capacidad de carga. El remolque modular autopropulsado es ampliamente utilizado en petróleo, industria química, alta mar, construcción y otros campos de ingeniería. El sistema de transporte de remolques incluye principalmente dos componentes: unidad de paquete de energía (PPU) y módulos de conducción.
El remolque autopropulsado Carrist se utiliza principalmente para el transporte de carga ODC. Sus ventajas son el uso flexible, la carga y descarga convenientes y la alta capacidad de carga. El remolque modular autopropulsado es ampliamente utilizado en petróleo, industria química, alta mar, construcción y otros campos de ingeniería. El sistema de transporte de remolques incluye principalmente dos componentes: unidad de paquete de energía (PPU) y módulos de conducción.
Especificación de Remolque autopropulsado
Unidad de módulo de parámetros de rendimiento técnico |
Unidad de tracción de línea de 2 ejes |
longitud (mm) |
3 100 |
ancho (mm) |
3 000 |
Baja altura de carga |
780mm |
La altura máxima de carga |
1 380mm |
Altura de manejo normal |
1 080mm（215/75R17.5） |
Tipo de suspensión/carrera total |
Suspensión hidráulica / 600 mm |
Dispositivos de regulación / seguridad colgantes |
válvula de seguridad RBE-R3/8-X-50 HYDAC alemania válvula de bola: BKH-DN13-15L INTEVA españa |
Ángulo de dirección |
55° |
Eje de transmisión / cantidad de suspensión |
3/6 |
Modelo de motor hidráulico |
REXROTH A6VE |
modelo reductor |
REXROTH GFT |
Carga máxima/eje |
25 T (velocidad 0 - 5 km/h) |
Velocidad |
0-8 km/h |
Tamaño de llanta |
215/75 R 17,5 |
330 Pa en tracción (kN) |
4*60KN=240KN |
Max 420 Pa cuando la tracción (kN) |
4*75KN=300KN |
Cómo ¿Funciona el remolque autopropulsado?

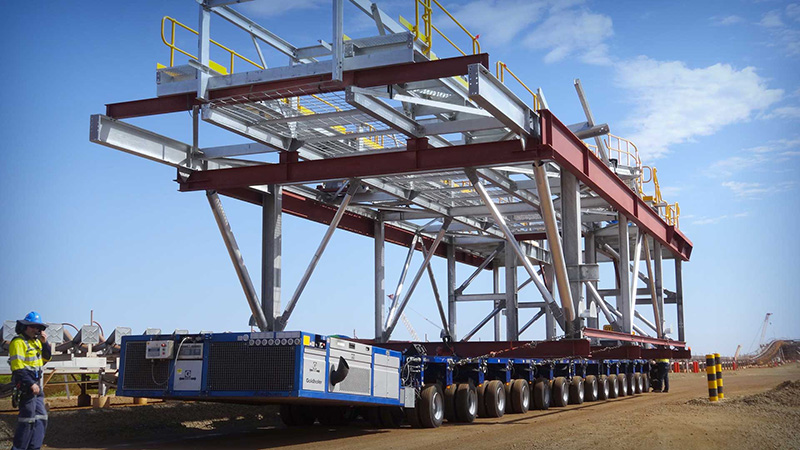

El remolque autopropulsado generalmente se compone de un paquete de energía (también conocido como PPU), un módulo de transmisión con eje de transmisión de motor hidráulico y remolques modulares.
El motor, la bomba hidráulica y el tanque de aceite hidráulico están instalados en el paquete de energía (PPU), que principalmente proporciona energía hidráulica para el motor hidráulico que impulsa el remolque modular, y también proporciona una fuente hidráulica para el cilindro hidráulico de soporte de suspensión del remolque modular y el cilindro hidráulico de dirección. .
Al mismo tiempo, cuando la PPU con diferente potencia se adapta al remolque modular, también debe determinarse a través del cálculo de verificación de potencia relevante. La potencia de PPU está relacionada con el número total de ejes y el número de ejes motrices del remolque modular combinado.
El módulo de transmisión está ubicado en la parte delantera de todo el remolque y está instalado en el paquete de energía de la suspensión delantera. Un motor hidráulico está instalado en el eje para proporcionar tracción para la conducción del grupo de vehículos. Al mismo tiempo, transporta mercancías junto con el remolque modular.
La dirección y la velocidad del remolque se pueden controlar a través de un cable flexible o un control remoto inalámbrico, que se puede colgar frente al pecho del conductor y operar en la posición de observación más adecuada junto al remolque.
El módulo refleja su empalme flexible. El módulo de conducción del remolque autopropulsado y el remolque modular son estructuras modulares que pueden empalmarse longitudinal y transversalmente. Se puede empalmar en cualquier forma para adaptarse a mercancías de diferente tamaño.

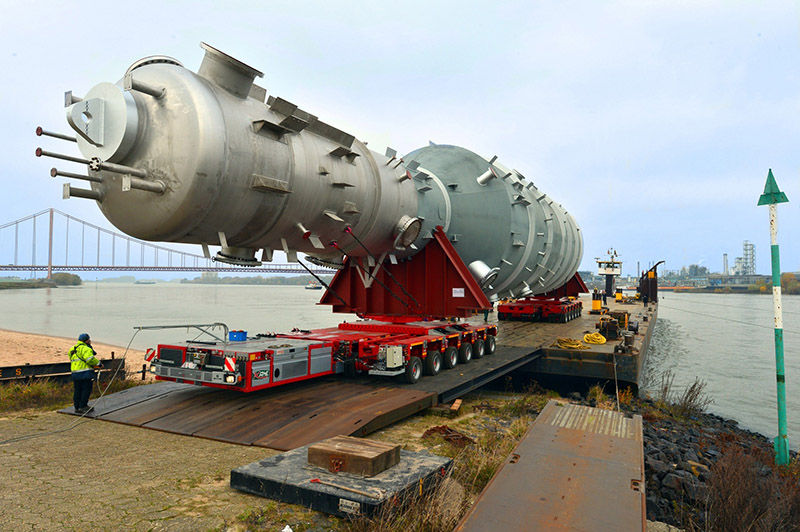

Envío de Remolque autopropulsado

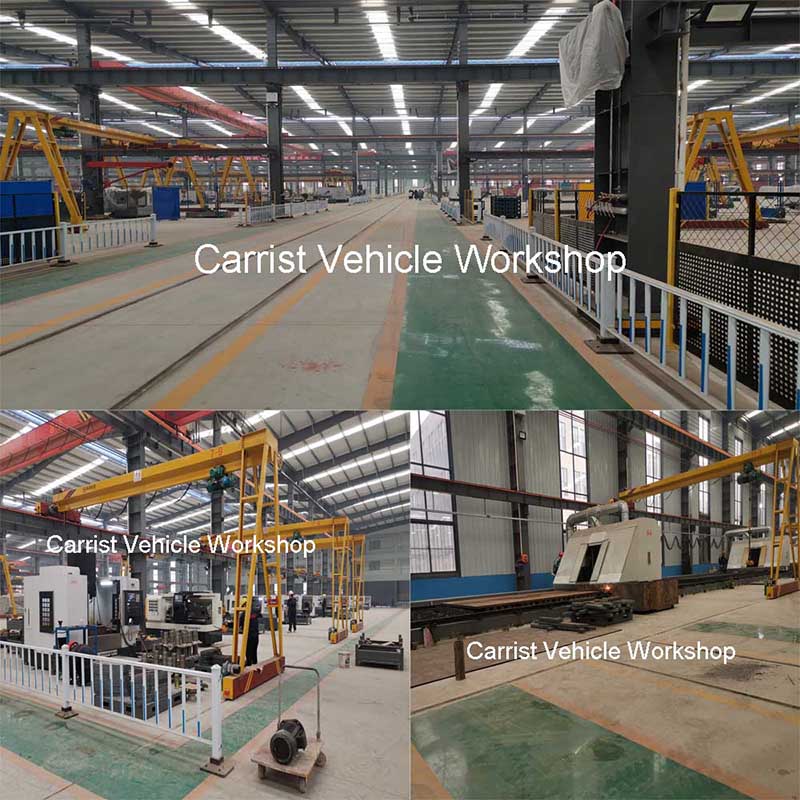

Taller de Remolque Autopropulsado
