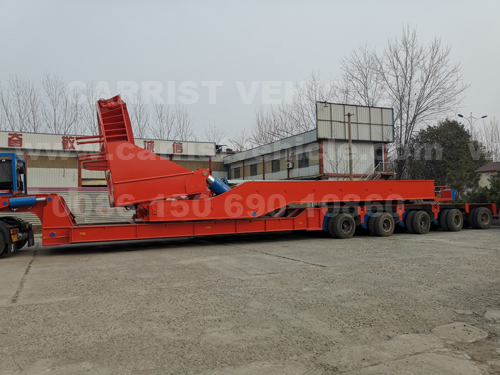

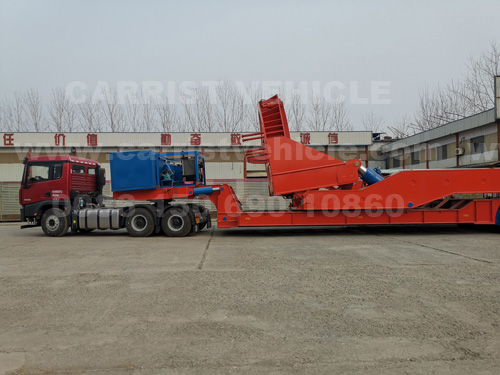

Adaptador de pala de aerogenerador 4X8 con remolque modular
En la industria de la energía eólica, los vehículos CARRIST tienen principalmente góndolas de energía eólica, palas de turbinas eólicas, sección de torres eólicas, etc. para completar la cadena industrial. El vehículo CARRIST proporciona todo tipo de soluciones de transporte para el amplio uso de la industria energética.
En comparación con el remolque de aspas eólicas extensibles, el adaptador de aspas eólicas del rotor puede elevar, balancear y girar las aspas. Puede evitar varios obstáculos como árboles, montañas y cables en el camino, resolver de manera efectiva el problema del transporte de palas eólicas en áreas montañosas y agarrar directamente las palas eólicas de la central hidráulica. En caso de viento fuerte, las palas pueden girar 360 grados para evitar el viento y participar en el equilibrio a través del contrapeso para garantizar la seguridad del transporte.
Especificación:
Marca: CARRIST Wind Blade Adapter con remolque modular
Dimensión: 19500 mm * 3400 mm * 4650 mm
Hoja aplicable: 56,5 m-76 m
Eje: 4 líneas 8 ejes
Neumáticos: 32 unidades
Ángulo máximo de rotación: 360°
Cilindro de elevación: diámetro del cilindro 280 mm Ángulo de elevación 0-55
Cuello de cisne con plataforma activa: 1m
Estación hidráulica: motor diesel de cuatro cilindros de 31KW
Tren de aterrizaje: Cilindro de soporte hidráulico delantero y trasero
King pin: King pin empernado de 2,00 o 3,5 pulgadas
Estructuras:

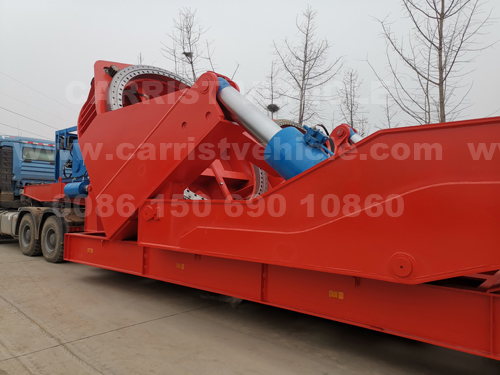

Los componentes principales del adaptador de la hoja incluyen la plataforma de rotación, el soporte del círculo de la hoja, los cilindros de elevación, los asientos y válvulas de operación, los remolques de plataforma baja.
Plataforma de rotación : la plataforma de rotación se fija en el remolque de plataforma baja o en el remolque modular hidráulico. Se fija con unos pernos grandes, y también debemos soldarlo en la plataforma del remolque para fortalecerlo.

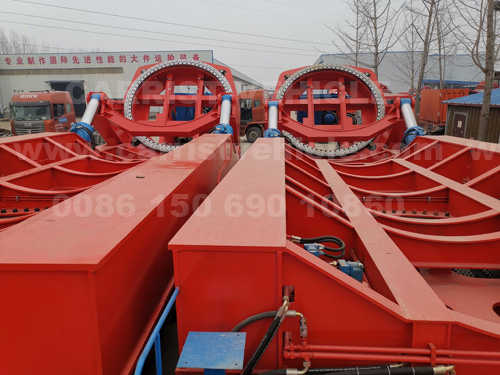

Portahojas circular: un adaptador puede combinarse con portahojas de diferentes especificaciones, y un portahojas puede cargar máx. 7 especificaciones de cuchillas.

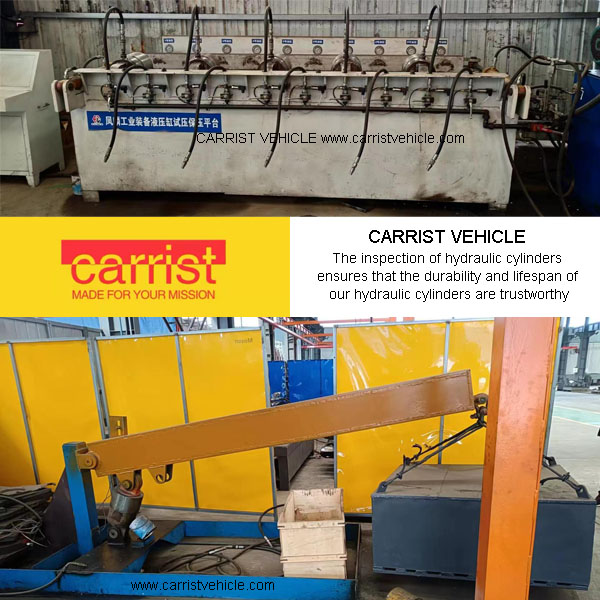

Cilindros de elevación: El adaptador tiene un cilindro a cada lado (derecho y elevación) para elevar la pala eólica
Asientos de operación y válvulas: Los movimientos de rotación y elevación son operados por trabajo manual.
