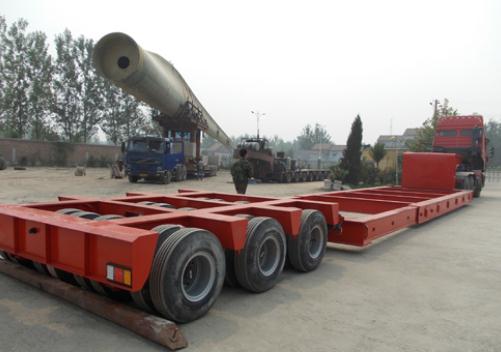

Bastidor de transporte de palas de aerogeneradores

1. Es común transportar o almacenar palas con orientación básicamente vertical o básicamente horizontal en el rango tangencial. En el documento ep3486205a1 se describe un marco de extremo de pala para almacenar o transportar palas en orientación de cuerda vertical, en el que el borde de ataque de la pala está soportado en una pluralidad de conjuntos de tiras suspendidas de lados opuestos del marco rígido.

2. Las palas de turbinas eólicas suelen tener una dimensión de cuerda mucho mayor que la dimensión del espesor, y la llamada flexibilidad plana en la dirección de su espesor es mayor que su flexibilidad en la dirección del borde en su plano de cuerda. Debido a varias razones, incluidas las consideraciones de tamaño y rigidez en diferentes direcciones, existen diferentes ventajas al seleccionar diferentes orientaciones de cuchillas durante el almacenamiento o el transporte. Se supone que el bastidor de transporte o almacenamiento del modelo de utilidad se transporta en camión, y se prefiere la orientación de la hoja que hace que el rango de cuerda de la hoja en la dirección horizontal principal. Esto permite que la hoja use su flexibilidad direccional plana relativamente alta para absorber baches o impactos desiguales del camino, por ejemplo, o para adaptarse a las ondulaciones del camino.

3. Además, el despliegue de turbinas eólicas en una serie de lugares diferentes con diferentes características de viento requiere cada vez más diferentes tamaños de aspas que se pueden usar para instalar turbinas eólicas en una amplia gama. Es ventajoso diseñar el marco de transporte o almacenamiento de modo que pueda acomodar diferentes palas de diferentes diseños o tamaños.

4. Las palas de las turbinas eólicas presentan desafíos únicos en el contexto del almacenamiento y el transporte, porque su gran tamaño y peso se combinan con su forma asimétrica y su sensibilidad al daño si no se manipulan adecuadamente. Además, la vibración o el impacto durante el transporte pueden hacer que la cuchilla se separe o se dañe. Además, la geometría interna de las palas de las turbinas eólicas puede hacer que áreas locales de la superficie de las palas sean adecuadas para las fuerzas de unión, como durante el transporte, el almacenamiento o la manipulación. Por el contrario, el área de la superficie de la hoja con un pequeño soporte interno local puede no ser adecuada para aplicar fuerza durante el transporte, el almacenamiento o la manipulación. Si se aplica una presión excesiva a la parte relativamente sin soporte de la superficie de la pala, esto puede implicar un aumento en la probabilidad de daño local a la pala. Además, la experiencia demuestra que el borde de salida de la pala puede tener una sensibilidad diferente a la del borde de ataque de la pala. En algunos casos, se pueden instalar en el borde de salida de la pala instrumentos como accesorios para la reducción del ruido o la reducción de la resistencia (como dientes dentados). Todos estos factores plantean desafíos para el diseño del marco de la hoja, especialmente para los marcos que se pueden usar con diferentes diseños de hojas.
